Az orvosi gáz vákuumszivattyúk szállítójaként tisztességes részesedésem volt az orvosi gáz vákuumszivattyú -szobák szellőztető rendszereinek tervezésében. Ez nem csak műszaki feladat; A teljes orvosi gázellátó rendszer biztonságának és hatékonyságának biztosításáról szól. Ebben a blogban megosztom néhány kulcsfontosságú pontot az ilyen szivattyúszobák hatékony szellőztető rendszerének megtervezéséhez.
Az alapok megértése
Először is meg kell értenünk, hogy miért olyan fontos a megfelelő szellőztető rendszer az orvosi gáz vákuumszivattyú helyiségében. Az orvosi gáz vákuumszivattyúkat úgy tervezték, hogy eltávolítsák a nem kívánt gázokat és a levegőt az orvosi berendezésekről és a betegterületekről. Működésük során ezek a szivattyúk hőt generálnak, és kis mennyiségű gázt szabadíthatnak fel. Ha ezeket nem szellőztetik megfelelően, akkor hőfelhasználáshoz vezethet, amely befolyásolhatja a szivattyúk teljesítményét, és akár biztonsági kockázatot jelenthet.
A szellőztető rendszer elsődleges funkciói a szivattyú helyiségében stabil hőmérséklet fenntartása, a potenciálisan káros gázok eltávolítása, valamint a felszerelés és a karbantartási személyzet friss levegőének biztosítása.
A szivattyú szobájának értékelése
Mielőtt elkezdenénk megtervezni a szellőztető rendszert, fel kell értékelnünk a szivattyút. A szoba mérete kritikus tényező. Egy nagyobb helyiséghez erősebb szellőztető rendszerre van szükség a megfelelő légáramlás biztosítása érdekében. Mérje meg a helyiség hosszát, szélességét és magasságát annak kiszámításához.
Fontolnunk kell a szoba elrendezését is. Vannak olyan akadályok, amelyek akadályozhatják a levegő áramlását? Például, ha vannak nagy tárolószekrények vagy más berendezések, amelyek útba kerülnek, akkor ez megzavarhatja a szellőzést. Ügyeljen arra, hogy a légáram optimalizálása érdekében törölje a helyiségből felesleges tárgyakat.
A szellőztetési követelmények kiszámítása
Miután jól megértettük a szivattyúszobát, itt az ideje kiszámítani a szellőztetési követelményeket. A szellőztetési sebességet általában az óránkénti levegőváltozások száma (ACH) határozza meg. Az orvosi gáz vákuumszivattyú -helyiség esetében a szokásos ajánlás az, hogy legalább 6 - 8 ACh legyen.
A szükséges légáram kiszámításához (köbméter / perc, CFM) a következő képletet használhatjuk:
[Cfm = \ frac {szoba kötet (ft^3) \ times ach} {60}]
Például, ha van egy szivattyúszobánk, amely 20 láb hosszú, 15 láb széles és 10 láb magas, akkor a szoba térfogata (20 \ Times15 \ Times10 = 3000 láb^3). Ha 8 ACH -ra törekszünk, akkor a szükséges légáramlás a következő lesz:
[Cfm = \ frac {3000 \ Times8} {60} = 400 cfm]
A megfelelő szellőztető berendezés kiválasztása
Most, hogy ismerjük a szellőztetési követelményeket, itt az ideje, hogy kiválasztjuk a megfelelő felszerelést. Számos típusú szellőztetőberendezés érhető el, beleértve a kipufogóventilátorokat, a ventilátorokat és a légkezelő egységeket.
A kipufogóventilátorokat a forró és potenciálisan szennyezett levegő eltávolítására használják a szivattyú szobájából. Ezeket stratégiai helyszínre kell telepíteni, lehetőleg a szoba teteje közelében, mivel a forró levegő hajlamos. A rajongók számára viszont a rajongókat kívülről friss levegőt hoz. A megfelelő légáramlás biztosítása érdekében alacsonyabb szintre lehet felszerelni.

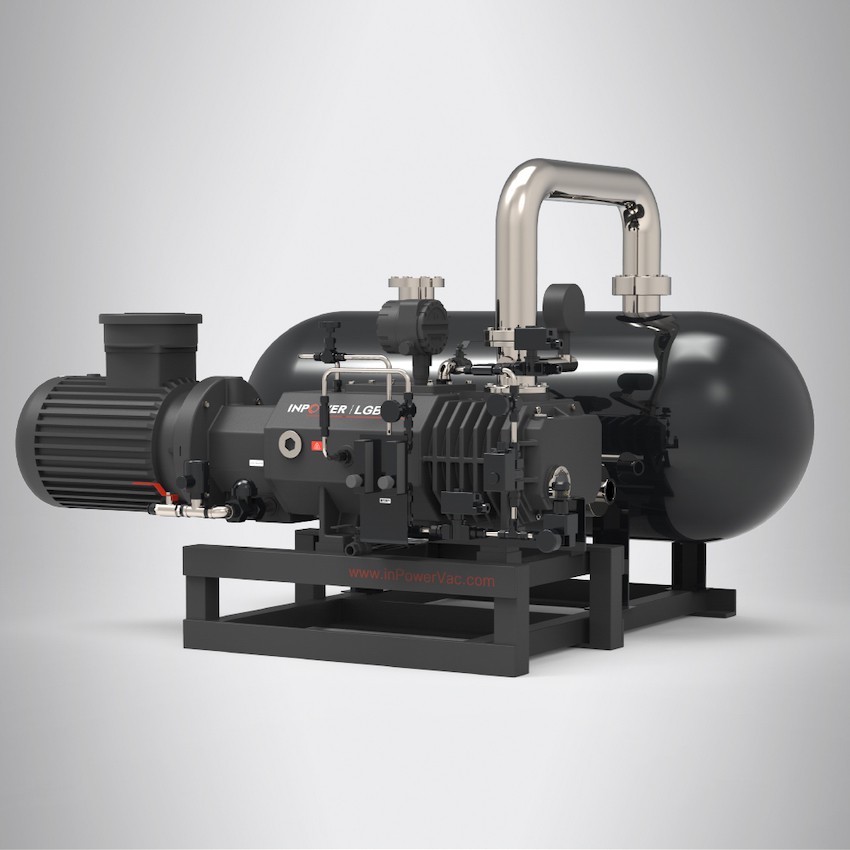

A ventilátorok kiválasztásakor ügyeljen arra, hogy válasszon azokat, amelyek biztosíthatják a szükséges légáramot. Hivatkozhat a gyártó specifikációira, hogy megtalálja az Ön igényeinek megfelelő ventilátort. További információ a különféle vákuumszivattyúkról, amelyek hasonló beállításokban használhatók, megnézhetiVegyi üzem vákuuma,Száraz típusú vákuumszivattyú, ésKis száraz vákuumszivattyú-
Légcsatorna -tervezés
A légcsatorna a szellőztető rendszer nélkülözhetetlen része. Felelős a levegő be- és kiszállításáért a szivattyú szobájából. A csatorna tervezésekor figyelembe kell vennünk annak méretét, alakját és elrendezését.
A csatornák méretének megfelelőnek kell lennie a légáramhoz. Ha a csatornák túl kicsik, akkor nagy légállóságot okozhat, ami csökkenti a szellőztető rendszer hatékonyságát. Másrészt, ha a csatornák túl nagyok, akkor a tér és az erőforrások pazarlása lehet.
A csatornák alakja szintén befolyásolhatja a légáramot. A kerek csatornák általában hatékonyabbak, mint a téglalap alakú vezetékek, mivel kevesebb a légállóságuk. A téglalap alakú vezetékek azonban bizonyos esetekben megfelelőbbek lehetnek, különösen, ha a hely korlátozott.
A csővezeték elrendezésének a lehető leghamarabbnak kell lennie a kanyarok és a fordulatok minimalizálása érdekében. A légcsatorna minden egyes kanyarja a légáramlás elvesztését okozhatja és növeli a ventilátorok energiafogyasztását.
Légi szűrés
A levegőszűrés a szellőztető rendszer másik fontos szempontja. A szivattyú helyiségbe belépő levegőt szűrni kell a por, a szennyeződés és más szennyező anyagok eltávolítása érdekében. Ez segít megvédeni a vákuumszivattyúkat és más berendezéseket a sérülésektől.
Különböző típusú légszűrők állnak rendelkezésre, beleértve a szűrőket, a közepes hatékonyságú szűrőket és a nagy hatékonyságú részecskék (HEPA) szűrőket. A szűrőválasztás a szivattyú szoba konkrét követelményeitől függ. Az orvosi gáz vákuumszivattyú -helyiséghez általában elegendő egy közepes hatékonysági szűrő.
Hőmérséklet és páratartalom szabályozása
A gázok eltávolítása és a friss levegő biztosítása mellett a szellőztető rendszer segíthet a hőmérséklet és a páratartalom ellenőrzésében is. A vákuumszivattyúk által generált hő a szivattyú helyiségének hőmérséklete emelkedhet. Megfelelő szellőzéssel eloszlathatjuk a hőt és fenntarthatjuk a stabil hőmérsékletet.
A páratartalom -ellenőrzés szintén fontos, mivel a magas páratartalom a berendezés korróziójához vezethet. A szellőztető rendszer elősegítheti a felesleges nedvesség eltávolítását a levegőből azáltal, hogy a szárazabb külső levegőbe kerül.
Megfigyelés és karbantartás
A szellőztető rendszer telepítése után fontos, hogy rendszeresen figyelemmel kísérje annak teljesítményét. Ellenőrizze a légáramot, a hőmérsékletet és a páratartalmat a szivattyú helyiségében, hogy a rendszer megfelelően működjön.
A rendszeres karbantartás szintén döntő jelentőségű. Rendszeresen tisztítsa meg a légszűrőket az eltömődés elkerülése érdekében, ami csökkentheti a szellőztető rendszer hatékonyságát. Vizsgálja meg a ventilátorokat és a légcsatornákat, hogy a sérülések vagy a kopás jelei vannak -e. Cserélje ki a hibás alkatrészeket a lehető leghamarabb.
Következtetés
Az orvosi gáz vákuumszivattyúszoba szellőztető rendszerének megtervezése összetett, de alapvető feladat. Az alapok megértésével, a szivattyú helyiségének felmérésével, a szellőztetési követelmények kiszámításával, a megfelelő berendezés kiválasztásával, a légcsatorna megtervezésével, a levegőszűrés beépítésével és a hőmérséklet és páratartalom szabályozásával, biztonságos és hatékony szellőztetési rendszert hozhatunk létre.
Ha egy orvosi gáz vákuumszivattyú piacán van, vagy segítségre van szüksége a szivattyúszoba szellőztető rendszerének kialakításához, nyugodtan lépjen fel. Azért vagyunk itt, hogy a legjobb megoldásokat nyújtsuk Önnek, és biztosítsuk az orvosi gázellátó rendszer zökkenőmentes működését.
Referenciák
- Ashrae kézikönyv - HVAC rendszerek és berendezések.
- NFPA 99: Egészségügyi ellátási kódex.
